Монтаж проводки в помещениях с повышенной температурой, внутри нагревательных элементов и прочем всегда вызывает проблемы. Ведь изоляция при нагреве начинает плавится и разрушаться. Из этой статьи вы узнаете об одном из проводников, который с легкостью перенесет жару. Далее речь пойдет о том, как устроен провод МГТФ и какие технические характеристики он имеет.

Расшифровка маркировки

В маркировке указан состав проводника – это справедливо для отечественной продукции. Вот как расшифровывается маркировка провода МГТФ:

  • М – монтажный;
  • Г – гибкий;
  • Т – теплостойкий;
  • Ф – изоляция из фторопласта.

Модификации:

  • Экранированная версия имеет маркировку МГТФЭ. Он нужен для защиты линии связи от наводок при работе около источников сильных электромагнитных полей. Экран выполнен из луженной медной проволоки, для исключения коррозии. Может содержать больше 1 жилы, что отражено на картинке ниже.
  • МГТФС – покрыт дополнительной оболочкой из силикона.

МГТФЭ

Такой материал как фторопласт является хорошим диэлектриком. Также есть варианты МГТФ не с медной, а с серебряной жилой. Наличие различных модификаций значительно расширяет область применения провода.

Особенности конструкции

Теперь, когда мы знаем из чего состоит провод МГТФ, давайте подробно рассмотрим его конструкцию.

Конструкция МГТФ

Проводником здесь служит гибкая медная жила из набора свитых 14 и больше медных проволочек, класс гибкости которых – 5 или 6. Поверх жилы навит слой изоляции из фторопласта. Структура навивки изображена на рисунке ниже.

Структура навивки изоляции

Для укрепления краев такой изоляции, чтобы она не расплеталась, МТГФ подвергается температурной обработке. Его маркировка может быть дополненной аббревиатурой МС.

Изоляция достаточно плотная, но не сковывает подвижность провода МГТФ, он легко выдерживает многократные самые сложные изгибания. При этом материал подобран так, что провод не только устойчив к нагреву, но и не перетирается. Где это нужно мы расскажем позже.

Описание характеристик

Технические характеристики провода МГТФ соответствуют конструктивным особенностям. Он сделан так, чтобы подходить для решения большого диапазона задач.

  1. Номинальное напряжение переменного тока 250 В, при частоте до 5 кГц, а для постоянного тока – 350 В.
  2. Электрическое сопротивление изоляции не менее 5 МОм, при измерении на отрезке провода в 1 м.
  3. Климатическое исполнение – УХЛ (умеренный и холодный климат).
  4. Диапазон рабочих температур – от -60 до +220 градусов Цельсия.
  5. Допустимая относительная влажность воздуха – 98% при температуре 25 градусов Цельсия.
  6. Диапазон допустимых пределов атмосферного давления – от 0,67 кПа до 295 кПа.
  7. Испытывается напряжением 1,5 кВ, частотой 50 Гц.
  8. Устойчивый к вибрациям, ударам, линейным нагрузкам и воздействию акустических шумов.
  9. Срок службы при соблюдении рекомендуемых условий – не менее 20 лет, хотя в некоторых источниках указано 3 года, возможно принимаются во внимание другие внешние факторы.

Важно: провод МГТФ изготавливается по ТУ 16-505.185-71.

Еще одна интересная особенность у МГТФ – это то, что в его диапазоне присутствуют малые сечения: от 0,03 до 2,5 кв. мм. Это позволяет его использовать для соединений внутри электронных устройств. Ниже вы можете ознакомиться с таблицей сечений.

Сечения провода МГТФ

Вес провода МГТФ зависит от ряда факторов: площадь поперечного сечения, количества жил, наличия экрана и пр.

Область применения

Такие характеристики и размерный ряд позволяют применять МГТФ для решения ряда задач. Рассмотрим подробнее, для чего он нужен.

Радиолюбители и профессионалы уже давно поняли назначение и возможности МГТФ. Поэтому используют его характеристики по максимуму – теплостойкость и устойчивость к трению данной марки позволяют использовать провод как внутри электронных устройств, так и снаружи, пропуская его через кабельные вводы или технологические отверстия.

Провод для радиоаппаратуры

В устройствах, где присутствуют источники повышенной температуры – ТЭНы, спирали, электронные компоненты, которые сильно греются, теплостойкость фторопластовой изоляции позволит не беспокоится о её целостности.

Благодаря этой же характеристике некоторые любители применяют сам провод в качестве нагревателя. Примером этого служит использование МГТФ для обогрева руля или подогрева сидений.

Термостойкий проводник

Лучшие производители

Провод МГТФ производится такими предприятиями как:

  • ООО «Камский кабель», Пермь;
  • АО «Сибкабель», ООО «ХКА», Томск;
  • АО «Завод «Чувашкабель», Чебоксары.

Если вам не удалось найти МГТФ может посмотреть его аналоги:

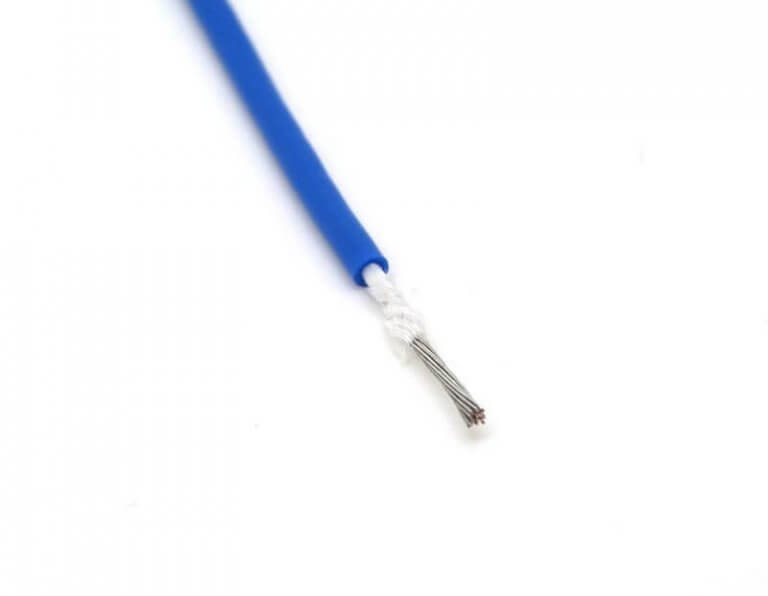

  1. МГШВ – монтажный гибкий провод в шелковой и ПВХ изоляции. Отличием является меньший диапазон температур, а именно до +70 градусов Цельсия.
  2. РКГМ – провод в оболочке из стеклотканевых нитей, больше подходит для монтажа проводки, чем для использования в электронике, хотя для подключения тэнов в нагревателе подойдет идеально.

На видео ниже подробно рассказывается о том, где применяется данный провод и как с ним работать:

Теперь вы знаете, какие технические характеристики у провода МГТФ и как он устроен. Надеемся, предоставленное описание было для вас полезным и интересным!
