Главным условием безопасной и безотказной работы электрооборудования является не только монтаж и компоновка схемы по всем правилам, но и выбор производителя электроустановочных изделий. Одним из популярных брендов который производит оборудование для электрощитов является ABB. Поэтому мы сделали обзор, из которого вы узнаете, какие бывают автоматические выключатели ABB и об их особенностях.

Преимущества и недостатки

ABB — это шведско-швейцарская корпорация, основанная в 1988 году слиянием шведской ASEA и швейцарской Brown, Boveri & Cie. Она специализируется в области электротехники, энергетики и информационных технологий. Рядовому потребителю она знакома по автоматическим выключателям с красной полосой на лицевой панели.

Электрощит из продукции ABB

Преимущества:

  • Автоматические выключатели соответствуют заявленным электрическим параметрам.
  • Отличное качество материалов.
  • Хорошая механика и сборка.
  • Производство в странах Европы, России, меньшая часть производится в азиатских странах.
  • В ассортименте есть автоматы разной ценовой категории, что позволит выбрать вам качественное изделие, соответствующее вашим возможностям.

Главным недостатком всей продукции ABB является то, что на рынке очень много подделок сомнительного качества. Это связано с популярностью бренда. Поэтому приобретайте оборудование для электрощитов только в крупных торговых точках или дилерских магазинах.

Главным конкурентом ABB является Schneider Electric, поэтому на форумах возникают споры о муках выбора между ними, также альтернативой может являться продукция бренда Legrand.

Обзор серий

Есть три серии автоматических выключателей ABB, которые используются в домашних электрощитах:

  1. S200
  2. SH200l
  3. Basic M

Рассмотрим технические характеристики и особенности автоматических выключателей каждой из серий. Но прежде чем перейти к обзору стоит сказать, что вся продукция может быть одно-, двух-, трёх- и четырёхполюсной. При этом возможны различные конфигурации, например:

  • двухполюсный, в котором в каждом из полюсов есть тепловой и электромагнитный расцепители, он маркируется как 2p;
  • двухполюсный, в котором расцепитель есть только в одном полюсе, он маркируется как 1p+N, или к заводской маркировке добавляются буквы NA.

Тоже касается и трёхфазных автоматических выключателей. Маркировка осуществляется следующим образом (перечислены возможные варианты):

1P, 1P+N, 2P, 3P, 3P+N и 4P

На лицевой панели различия 1P+N от 2P на примере автоматов ABB S202 C25 и C40 выглядят так (различия в схеме):

Отличие 2p и 1p+n автомата

S200

ABB S200 является самой «мощной» и продвинутой из всей линейки и относится к серии продукции под названием System pro M compact. Начнем с того, что у автоматов серии S200 предельный ток короткого замыкания (отключающая способность) доходит до 25 000 ампер (25 кА). Это значит, что силовые контакты способны отключить цепь, в которой кратковременно протекает ток указанной величины, не разрушившись при этом.

ABB S200

Автоматические выключатели ABB из семейства System pro M compact выпускаются трех видов: S200, S200 M и S200 P. Они отличаются величиной отключающей способности 6кА (встречается чаще всего), 10кА и 25кА.

Диапазон номинальных токов автоматических выключателей этой серии:

0.5, 1, 1.6, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100

Изделия выпускают с время-токовыми характеристиками всех известных типов:

B, C, D, K и Z

Следующая особенность – это возможность подключения PIN-рейки в специально предназначенные для неё разъёмы. Если вы не используете такие рейки в своём монтаже – можете подключить вместо неё дополнительный провод, чтобы не ужимать несколько жил в одном клеммнике. Конструкция позволяет зажимать жилы сечением до 35 кв. мм в автоматах с номинальным током до 63А, и 50 кв. мм для моделей на 80 и 100 ампер.

Отличие клеммников S200 от SH200l

Использование PIN-реек не только делает монтаж аккуратным и надежным, но и экономит место в электрощите (в некоторых случаях это критично). На лицевой автоматического панели есть окошко с индикацией состояния.

Положения индикации состояния контактов

SH200l

Следующая в нашем обзоре серия – SH200l. Это немного упрощенный вариант он относится к семейству изделий Compact Home, его главным внешним отличием от S200 является другие клеммники. Они не квадратной, а полукруглой формы.

Отличия форм клеммников

Благодаря этому площадь соприкосновения контакта больше, и лучше обжим при подключении нескольких проводников. В каталоге производителя заявлено максимальное сечение подключаемых проводников до 25 кв. мм. На лицевой панели автоматов ABB SH200L нет индикатора включения

Внешний вид линейки Compact Home

Вторым весомым отличием от автоматических выключателей S200 является меньшая отключающая способность – 4,5 кА, но для большинства случаев этого более чем достаточно (особенно для бытового применения). Выпускается с характеристиками срабатывания B и C, а диапазон номинальных токов от 6 до 63 А, со стандартным шагом:

6, 10, 16, 20, 25, 32, 40, 50, 63

Basic M

Третей в нашем обзоре будет серия автоматов ABB Basic M – она немного отличается внешним видом от двух предыдущих, а по характеристикам почти аналогична SH200l. Если S200 и SH200L производятся в Германии, то Basic M – в Болгарии.

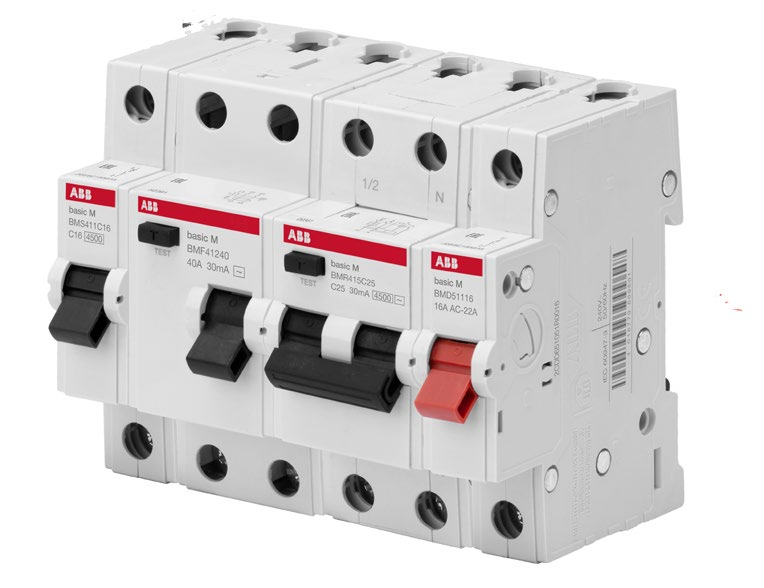

Внешний вид автоматов Basic M

Автоматы ABB серии Basic M характеризуются отключающей способностью 4,5 кА, а диапазон номинальных токов от 6 до 63А с характеристикой срабатывания C. В модели с номинальным током от 6 до 40 ампер можно подключать жилы сечением до 25 кв. мм, а в 50-63 амперные автоматы – до 35 кв. мм.

Отличия лицевых панелей ABB (на Basic M указывает стрелка)

Опираясь на отзывы пользователей можно сказать, что по качеству изготовления и удобству монтажа автоматические выключатели ABB Basic M не уступают своим «старшим братьям», хотя стоят дешевле.

PIN-рейки

Неотъемлемой частью современного красивого и надежного монтажа является использование PIN-реек, или как их называют электрики «гребенки» или «расчески». Эти рейки используются для соединения автоматов в щитке. У ABB есть три серии PIN-реек:

  • PS – предназначены для подключения оборудования для щитка серии S.
  • PSH – предназначены для серии SH.
  • Basic M.

PIN-рейка PS для автоматов серии S

Они довольно сильно отличаются, если вы будете использовать рейку PSH с автоматами S200 вам придется развернуть её в обратную сторону, то есть пластиковой защитой к себе. В противном случае она будет установлена неровно и не будет возможности подключить кабель.

Сравнение PS и PSH

Рейки производят с различным числом полюсов, что позволяет организовать монтаж трёхфазного щита или подключить УЗО или другие двухполюсные приборы. Число полюсов рейки обозначается первой цифрой после маркировки: PS1 – однополюсная, а PS2 – двухполюсная, следующие цифры – это число модулей, которые вы можете подключить. При этом полюса чередуются: 1-2-3-1-2-3, на примере трёхполюсной шины вы видите это ниже, красным обведена маркировка полюса.

Обозначение полюса на трёхполюсной рейке

Для Basic M также есть специальные шины, их вы видите ниже, они похожи на PSH.

PIN-рейки для автоматов серии basic M

Заключение

Подведем итоги нашего обзора. Все три серии автоматических выключателей ABB, которые мы рассмотрели, подходят для использования в любых бытовых электрощитах. В большинстве случаев хватает коммутационной способности в 4500 Ампер.

Однако на форумах часто говорят о том, что S200 – для «профессионального» применения, а SH200L и Basic M – для домашнего. Справедливее будет утверждать немного иначе (цитата):

SH200l – стандартная серия, а S200 – дорогая

Такое утверждение обусловлено некоторыми конструктивными отличиям внутренностей автоматов, вроде небольших различий в конструкции дугогасительной камеры. Однако качество исполнения, долговечность и стабильность работы у них аналогична.

Это значит, что даже младших изделий более достаточно среднестатистическому электрику, который прокладывает проводку в домах, квартирах и офисах. И наконец сравним цены в рублях на изделия разных серий по состоянию на март 2019 года:

Продукт Цена
S200 (6000 А) SH200L (4500 А) Basic M (4500 А)
1p C16 270 190 145
2p C25 950 400 395
3p C25 1860 680 550
4p C50 3845 1710 1450

На этом мы и заканчиваем обзор автоматических выключателей ABB наиболее популярных для бытового монтажа серий. Надеемся, предоставленная информация была для вас полезной и интересной.
