Главная шина заземления — элемент распределительных щитов, который служит для подключения проводников PE, рабочего нуля N и внешнего заземляющего контура. Основное назначение ГЗШ — составляющая системы заземления, которая в свою очередь предназначена для защиты человека от поражения электрическим током в результате утечки тока. В этой статье мы рассмотрим устройство, назначение и правила установки главной заземляющей шины в щитке.

Требования к устройству

Все требования к ГЗШ даны в п. 1.7.119- 1.7 120 ПУЭ, Глава 1.7. ГЗШ (на фото ниже) может быть изготовлена из медной или же стальной полосы. Применение алюминия не допускается.

Соединение заземляющих проводников

Располагается ГЗШ внутри распределительных щитов и имеет электрический контакт с корпусом, а также, может быть, как самостоятельное устройство установлено отдельно вблизи распределительной установки. Обязательно ее отмечают знаком электробезопасности «заземление».

Знак заземлено

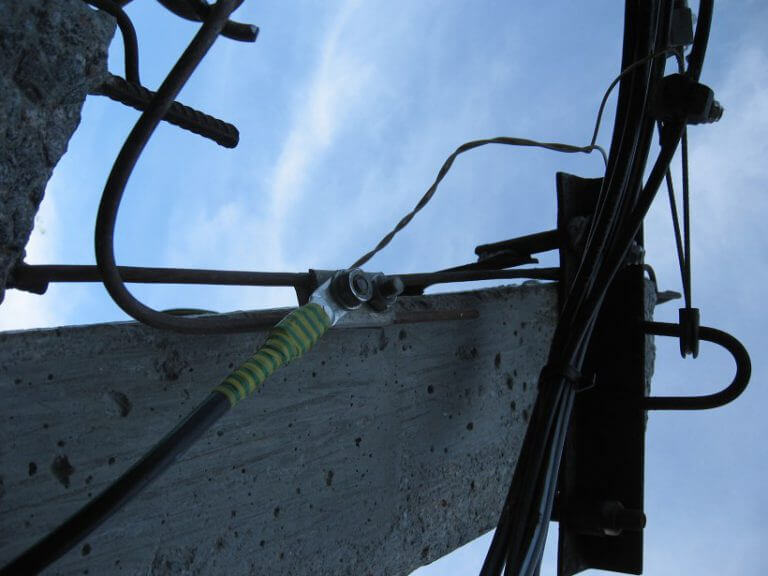

На главную заземляющую шину подключают PEN проводники, а также провод с повторного заземления. Количество мест для крепления должно соответствовать количеству подсоединенных проводов, то есть обеспечивать возможность индивидуального отключения на ГЗШ. Присоединение проводов производится таким образом, чтобы снятие с нее возможно было только с помощью инструмента, как правило, это болтовое соединение под шайбу.

Согласно правилам ПУЭ 1.7.119 в качестве ГЗШ внутри вводного устройства до 1 кВ, можно использовать шину РЕ.

Маркировка изделия выглядит следующим образом:

Шифр

Нюансы установки

Установка главной шины заземления производится в легко доступном для обслуживания месте. Если к месту монтажа возможен доступ посторонних лиц (подъезды, подвалы), то ее устанавливают в ящик под замок, а на дверцу наносят знак заземления.

Ящик

В том случае, если здание имеет несколько вводов, ГЗШ необходимо установить для каждого устройства и соединить их уравнителями потенциала, сечение которых не должно быть меньше половины сечения РЕ (PEN) той, что имеет большее сечение.

Главная шина фото

Также возможно соединение их сторонними проводящими частями, если они соответствуют требованиям правил и обеспечивают целостность и непрерывность.

Важно! Что такое шина PEN и как разделить PEN проводник в щитке мы рассказывали в соответствующей статье.

Вот и все, что мы хотели рассказать вам о назначении и требовании к устройству главной заземляющей шины. Надеемся, предоставленная информация была для вас полезной и интересной!
