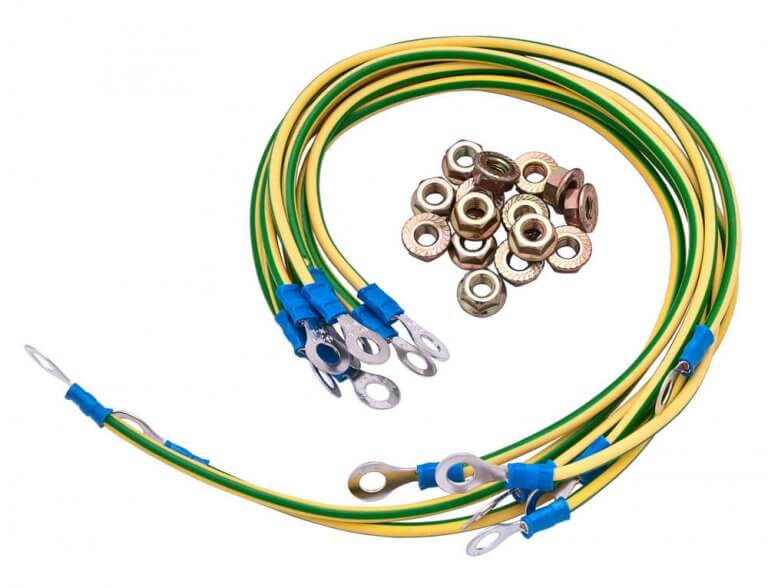

Электрический ток не виден глазом, не имеет запаха, его нельзя определить на слух. Поэтому приборы, работающие от электрического тока, относятся к электроустановкам повышенной опасности. Для защиты обслуживающего персонала от поражения электрическим током применяется защитное заземление. А для обеспечения нормальной работы оборудования в штатном или аварийном режимах используется рабочее заземление. Для того чтобы понять разницу, необходимо разобраться, чем отличается защитное и рабочее заземление. Об этом мы и поговорим далее.

Защитное заземление

Основное назначение защитного заземления (ЗЗ) состоит в том, чтобы защитить обслуживающий персонал от поражения электрическим током в аварийной ситуации. В случае, когда на металлической нетоковедущей поверхности электроустановок внезапно появляется опасное напряжение.

Это может произойти в результате пробоя изоляции или обрыва провода и его касании корпуса. В результате человек подвержен опасному напряжению.

На рисунке снизу показана схема защитного заземления. Из него понятно устройство и принцип работы ЗЗ.

Схема защитного заземления

ПУЭ дает определение:

Защитное заземление (ЗЗ) – это преднамеренное соединение металлических частей корпуса оборудования с землей, заземлителем или его аналогом. Основная задача состоит в том, чтобы обезопасить обслуживающий персонал от травм, вызванных поражением электрическим током.

Для расчетов необходимо знать, сколько Ом должно иметь защитное устройство (ЗУ). Его значение в основе расчета не должно превышать 4 Ом.

ЗЗ используется в следующих случаях:

  • В трехфазных сетях с изолированной нейтралью переменного напряжения до 1 кВ.
  • В однофазных сетях переменного тока.
  • В сетях постоянного тока с изолированной средней точкой обмоток источника тока.
  • В сетях переменного и постоянного тока с любым режимом обмоток источника при напряжении выше 1 кВ.

Устройство

С помощью заземлителей производят непосредственное соединение с землей или ее аналогом. Для этого применяются естественные и искусственные заземлители:

  • В этих целях используют искусственные заземлители. Они представляют собой металлические штыри, забитые в землю. Окрашенные штыри запрещается применять, для защиты от коррозии применяют оцинкованный металл. В некоторых случаях забивают медные штыри или закапывают медную пластину. Допускается использовать токопроводящий бетон.
  • В качестве естественных заземлителей рекомендуется использовать электропроводящие части, имеющие непосредственное соприкосновение с землей. Часто для этих целей на дачах применяют водопроводные трубы. К заземлителям относятся – металлические части зданий и сооружений, рельсовые пути, свинцовые оболочки кабелей и т.п. При этом категорически запрещено применять в качестве заземлителей газопроводы, нефтепроводы и другие трубопроводы по которым транспортируются горючие смеси и газы.

На рисунке снизу показан вариант защитного заземления в частном доме.

Вариант защитного заземления в частном доме

Вариант защитного заземления в частном доме

Кроме этого, применяется защитное зануление. Его широко применяют для обеспечения электробезопасности в жилых и общественных зданиях.

Защитное зануление – это специальное электрическое соединение открытых проводящих частей не находящихся в нормальном состоянии под напряжением, с глухозаземленной нейтралью генератора или трансформатора, в трехфазных сетях, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника постоянного тока, создаваемого с целью электробезопасности людей.

На рисунке снизу показана схема подключения защитного зануления при наличии и без заземления для однофазной сети, применяемой в жилых домах для подключения бытовых приборов.

Отличия заземления и зануления

На рисунке снизу показана схема зануления оборудования в цехах на производстве.

Схема зануления оборудования

Рабочее заземление

Предназначено для обеспечения нормальной работы оборудования во всех режимах работы. Это относится и к аварийным ситуациям.

Рабочее или функциональное заземление — это заземление точки или точек токоведущих частей оборудования, предназначенное для обеспечения работоспособности электрооборудования, не в целях электробезопасности.

На рисунке снизу показана схема из учебника рабочего заземления для различных сетей.

Схемы заземлений

Функциональным назначением данной опции является поддержание работоспособности оборудования и защитных аппаратов в штатном и аварийном режимах. Зачастую она используется для срабатывания специальных устройств.

Это могут быть плавкие предохранители, резисторы и т.п. Основным назначениям функции является препятствие сбоям, их локализации и препятствие их распространению.

Правила техники безопасности запрещают совмещать защитное и рабочее заземление. Что связано с тем, что электрические атмосферные помехи, например, от грозозащиты зданий и сооружений, могут совместиться с токами сети.

Это может привести к сбоям оборудования, например, компьютеров, сложной электронной техники и т.п. А так же к выходу оборудования из строя.

Кроме этого, такое совмещение сделает защиту от напряжения не эффективной. А в аварийной ситуации она вообще перестанет функционировать.

В качестве заземлителей применяют металлические стержни. Их должно быть не менее двух, и расстояние между ними составляет 1 м.

При этом необходимо соблюдать следующие правила, определяемые по ПУЭ:

  1. В качестве рабочего заземления запрещается использовать трубопроводы в любой ситуации.
  2. Запрещается выводить кабель наружу и подключать к шине в месте неподготовленном для этого. Так как плохой контакт не обеспечит надежной защиты, а в процессе эксплуатации он ухудшится из-за коррозии металла.
  3. Последовательное подключение оборудование к шине заземления категорически запрещается.
  4. Запрещено к одной контактной площадке на шине заземления подсоединять несколько кабелей от оборудования.

Пример металлосвязи с электрооборудованием

На вышеприведенном рисунке показан пример металлосвязи с электрооборудованием.

Отличия

Определить разницу в этих заземляющих устройствах не посвященному довольно сложно. Оба вида защиты используют одинаковые защитные устройства. Т.е. они выполняются по единой методике. Разница заключается в их назначении.

Отличие рабочего от защитного заземления заключаются в следующем:

  • Рабочее ЗУ обеспечивает защиту оборудования и приборов, подключенных к электрическим сетям от выхода из строя.
  • Для этого допускается использовать грозозащиту и системы выравнивания потенциалов, подключенных к местному контуру.
  • Оно не предназначено для защиты людей от поражений электрическим током.

Защитное заземление к работе оборудования никакого отношения не имеет. Оно служит для обеспечения безопасности работающего персонала. Характерной особенностью является то, что все металлические детали корпусов, шкафов, щитов учета на опоре и т.п. должны быть заземлены.

Заземлителями могут быть искусственно созданные конструкции или проложенные в земле трубы, экраны кабелей, на ЖД для этого можно использовать рельсы и т.п. Кроме трубопроводов транспортируемых взрывоопасные газы и жидкости. Для обеспечения работоспособности оборудования применяют рабочее зануление.

Оборудование и его части, подлежащие обязательному занулению или заземлению:

  1. Электроприводы электрических аппаратов.
  2. Корпуса электрических машин, асинхронных двигателей, понижающих трансформаторов, технологического оборудования и т.д.
  3. Испытательные установки, обмотки измерительных преобразователей.
  4. Металлические остовы и корпуса передвижных электроприемников, таких как краны, тельферы и т.д.
  5. Все открытые части работающего в данный момент оборудования.

Если невозможно осуществить подключение оборудования к занулению или заземлению, согласно требованию ПУЭ, применяют электроприемники на пониженное напряжение 42 Вольта. Например, для подключения механизмов в помещениях с повышенной опасностью, например, в шахте.

Заключение

Рабочее ЗУ и зануление предназначено для корректной работы оборудования в электроустановках в различных режимах. Оно не предназначено для обеспечения безопасности людей.

Защитное заземление и зануление используется для защиты человека от поражения электрическим током при аварийных ситуациях. Когда на корпусе возникает опасное напряжение, происходит защитное отключение напряжения. Кроме этого, происходит уравнивание потенциалов. В результате чего уменьшается вероятность поражения человека шаговым напряжением.
